Las compuertas murales son elementos esenciales en la gestión del agua en sistemas hidráulicos. Utilizadas en proyectos de ingeniería civil, estas estructuras son clave para controlar el flujo de agua en canales, presas, plantas de tratamiento, sistemas de drenaje y más. Su diseño simple, pero robusto, les permite regular, retener o desviar corrientes de agua con alta eficacia. En este artículo, te contamos qué es una compuerta mural, cómo funciona en el entorno acuático y cuál es su propósito principal.
¿En qué consiste este sistema de compuerta mural?
Una compuerta mural es un dispositivo de cierre mecánico, normalmente de gran tamaño, diseñado para controlar el paso de agua en entornos acuáticos. Se instala directamente en las paredes de canales o estructuras de hormigón que forman parte de sistemas hidráulicos. Su nombre proviene de la forma en que se fija: sobre una pared o “muro”.
Las compuertas murales están hechas de materiales resistentes a la corrosión y la presión del agua, como el acero inoxidable, aluminio o hierro fundido. Además, pueden contar con sellos especiales de caucho o goma para garantizar que no haya fugas cuando la compuerta esté cerrada.
¿Cómo funciona?
El principio de funcionamiento de una compuerta mural es bastante sencillo, pero requiere precisión en su diseño y operación, especialmente en entornos donde la presión del agua puede ser considerable. La compuerta se mueve de forma vertical (o a veces horizontal) y permite abrir o cerrar el paso del agua según sea necesario.
Sus procesos de operación:
- Operación manual o automática: Algunas compuertas murales pueden ser operadas de forma manual mediante una rueda o manivela. Sin embargo, en instalaciones de gran tamaño o en áreas de difícil acceso, suelen emplearse sistemas motorizados, controlados por electricidad, hidráulica o neumática.
- Sellado efectivo: Cuando se baja la compuerta, ésta se cierra de manera hermética contra el marco de la pared, bloqueando completamente el flujo de agua. Las juntas de sellado de goma juegan un papel crucial para evitar cualquier tipo de fuga.
- Regulación del flujo: Las compuertas murales permiten ajustar la cantidad de agua que pasa por el canal. Pueden abrirse completamente para dejar fluir libremente el agua o ajustarse a aperturas parciales para regular el caudal según sea necesario.
Su funcionabilidad
Las compuertas murales tienen una función clave en la gestión del agua. Algunos de sus usos más comunes son los siguientes:
1. Control de inundaciones:
En áreas propensas a inundaciones, las compuertas murales se utilizan para desviar el agua de los ríos y canales hacia zonas de retención o almacenamiento temporal, protegiendo ciudades, campos y carreteras de los daños causados por las crecidas.
2. Regulación de caudales en canales:
En sistemas de riego y abastecimiento de agua, las compuertas murales permiten controlar el caudal que pasa a través de los canales, asegurando que los cultivos reciban la cantidad adecuada de agua y que los sistemas no se sobrecarguen.
3. Retención y liberación de agua en presas:
En presas, las compuertas se utilizan para liberar agua de manera controlada, evitando daños en la infraestructura. Pueden retener grandes cantidades de agua cuando es necesario y soltarla en momentos controlados para generar energía hidroeléctrica o para el suministro de agua potable.
4. Plantas de tratamiento de agua:
En las plantas de tratamiento de aguas residuales o potables, las compuertas murales se utilizan para controlar el flujo de agua en diferentes etapas del proceso. Esto permite retener agua en ciertas áreas para su tratamiento o liberar agua ya procesada hacia ríos o canales.
5. Navegación fluvial:
En sistemas de esclusas, las compuertas murales son parte fundamental para permitir el paso de embarcaciones en cuerpos de agua con diferentes niveles. Abren y cierran las cámaras de las esclusas, permitiendo que las embarcaciones suban o bajen según sea necesario.

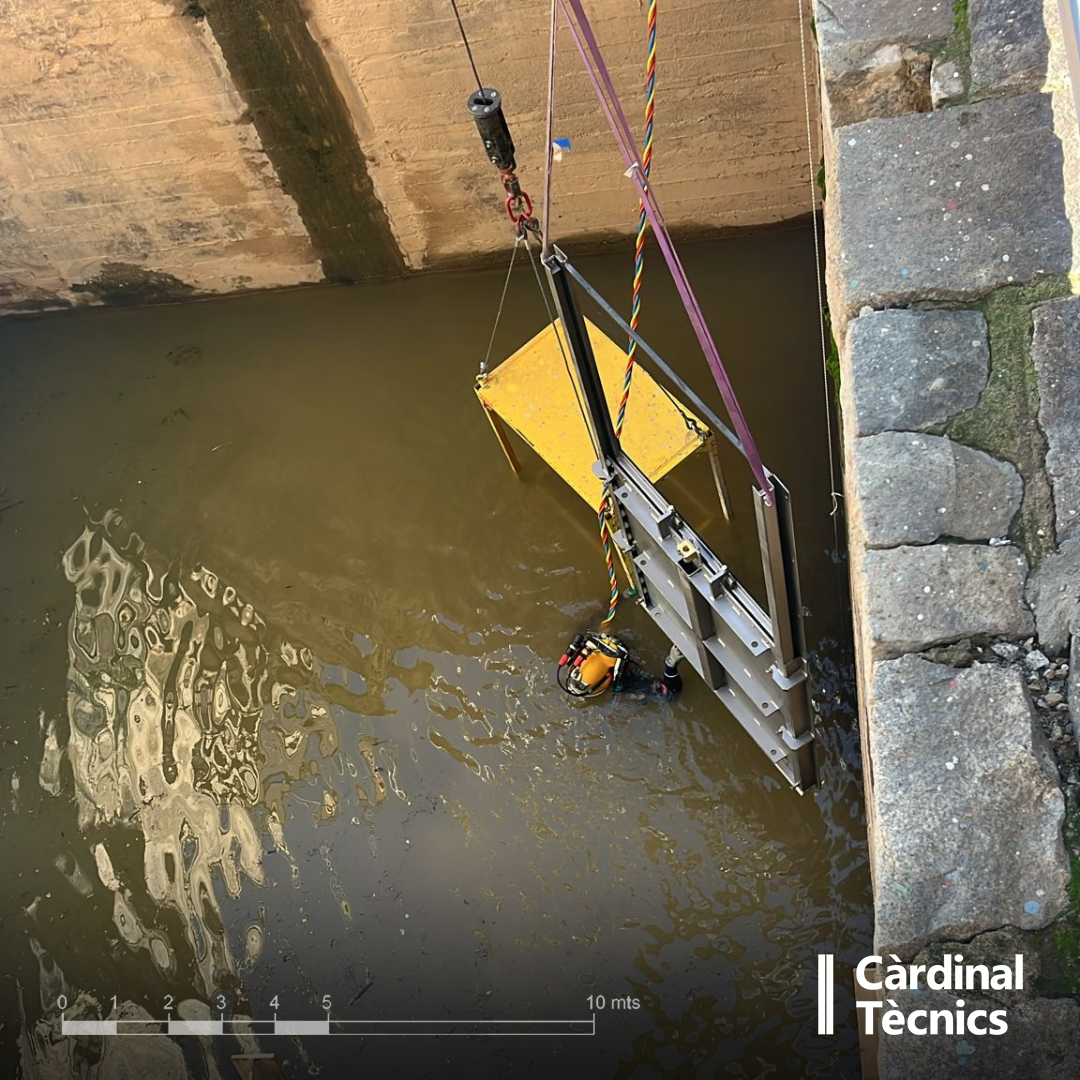

En Càrdinal Tècnics hemos presenciado la instalación de una de ellas en la zona metropolitana de Barcelona. Os dejamos algunas fotos interesantes:
